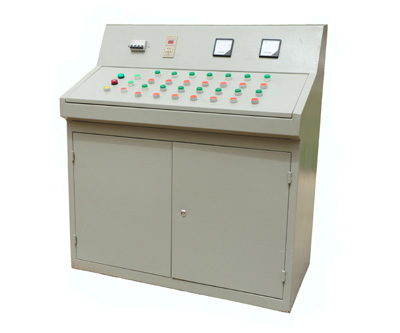

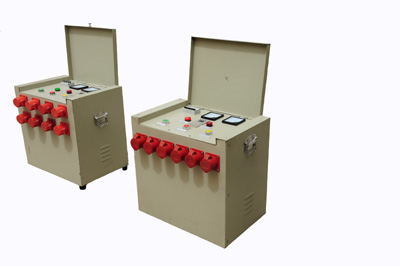

BPDK變頻電源是“AC-DC-AC”的逆變形式，是一種將380V、50HZ工頻電源轉換成380V—250V/150HZ~100HZ中頻交流電源的設備。設計與制造使用日本富士電機公司與德國“POWER”公司高速微處理器和大功率“IGBT”專用模塊，寬電壓和EMC電磁兼容技術，具有非常高的精度和可靠性，能在惡劣環境下正常工作。使用于我廠專業面向建筑行業（高效）高頻振動器和（低噪音長壽型）高頻偏心式振動器的電源。具有可靠性高、噪音小、重量輕、節電、價格低廉，使用方便。再實際使用中可以非常顯著的提高施工效率和工程質量。

2-1： 輸出電壓：3相380V、50HZ

     輸入電流：與實際輸出功率有關

2-2：輸出電壓（1）：3相380V，150HZ

輸出電壓（2）：3相250V、100HZ

額定單路輸出功率：2.2KVA（380V、150HZ）

額定單路輸出電流：4.5A

2-3：工作方式：連續

2-4：冷卻方式：風冷

三、工作條件：

3-1：環境溫度-10℃-40℃

3-2：相對濕度≤98%

3-3：海拔高度≤1000米（超海拔使用需降低輸出容量，參數待定）

四、使用要求：

4-1：輸入電源：三相380V電源線截面≥2.5 mm²

4-2：輸出電源：（按實際施工需要分二檔）

A)三相380V150HZ每路額定電流≯5A

B)三相380V100HZ每路額定電流≯5A

4-3：配用本廠的高速電動工具在不同的工作頻率下工作為恒力矩輸出特性。

4-2：輸出電源：（按實際施工需要分二檔）

A）三相380V150HZ每路額定電流≯5A

B)三相380V100HZ每路額定電流≯5A

4-3：配用本廠的高速電動工具在不同的工作頻率下工作為恒力矩輸出特性。

4-4：輸出電源導線建議使用≥1.5 mm²銅芯防水橡套線，連接長度＞35m,以免影響電器性能。



五：注意事項

5-1：本裝置內使用了高壓儲能電容器和cmos電子元件，非專業人員請勿打開維修，以防觸電和造成其它損失。

5-2：外殼必須可靠接地后，方可使用。

5-3：輸出電器接入本裝置前，應先檢查絕緣，線路與電器是否完好。使用配套的專用防水接頭，可靠聯接后方可通電。

5-4：本裝置的初次開機為軟啟動，56秒后全速工作。開機后的按鈕啟動，均為直接啟動，這時應考慮啟動電流。

5-5：輸出頻率變頻，應在關機后進行。（開機轉換無效）

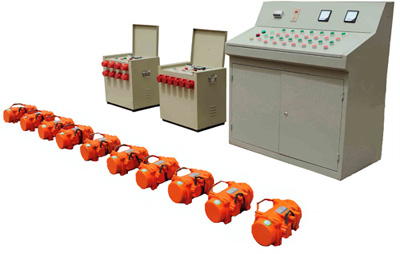

5-6：配套本廠生產的高頻振動器或振動棒才能保證性能指標和正常使用。

5-7：使用時應注意通風：防止高溫（日曬）和水淋。
